Bedienungsanleitung
Kurier
Zuerst
ein Blick in den Innenraum
- Kurier
bis 1961
- Kurier
1962 bis 1964
- Kurier
ab 1965
...erstmal
ein Blick in den Innenraum: Kurier
bis 1961
1 = Kombi-Instrument
8 = Ladestrom-Kontrolleuchte
2 = Lichtschalter
9 = Zugschalter für Klima-Gebläse
3 = Fernlicht-Kontrolleuchte
10 = Zugschalter für Scheibenwischer
4 = Glühüberwacher
11 = Zugschalter für Instrumente
5 = Blinklichtleuchte
12 = Deckel für Sicherungshalter
6 = Glühanlaßschalter
13 = Zugschalter für Innenleuchte
7 = Tachometer
14 = Steckdose für Handleuchte
15 = Blinklichtschalter
22 = Handbremshebel
16 = Fußabblendschalter
23 = Fahrpedal
17 = Kupplungspedal
24 = Kühlerjalousie
18 = Lenkradschalthebel
25 = Luftverteilung, linke Seite
19 = Leerlauf-Drehknopf
26 = Frischluftklappe
20 = Bremspedal
27 = Luftverteilung, rechte Seite
21 = Heizungsbetätigung
zur Bedienungsanleitung
...ein Blick in den Innenraum:
Kurier
1962 bis 1964
1 = Blinklichtschalter
7 = Lenkradschalthebel
2 = Tachometer
8 = Zugschalter für Klimagebläse
3 = Lichtschalter
9 = Zugschalter für Scheibenwischer
4 = Steckdose für Handleuchte
10 = Zugschalter für Instrumente
5 = Glühanlaßschalter
11 = Zugschalter für Innenleuchte
6 = Kombi-Instrument
12 = Deckel für Sicherungshalter
13 = Schalthebel für seitl. Außenantrieb
20 = Bremspedal
14 = Luftverteilung, rechte Seite
21 = Heizungsbetätigung
15 = Frischluftklappe
22 = Wasserbehälter für Scheibenwascher
16 = Kühlerjalousie
23 = Kupplungspedal
17 = Luftverteilung, linke Seite
24 = Abblendschalter
18 = Fahrpedal mit Abstellhebel
25 = Pumpe für Scheibenwaschanlage
19 = Handbremshebel
26 = Nachfüllbehälter für Bremsflüssigkeit
zur Bedienungsanleitung

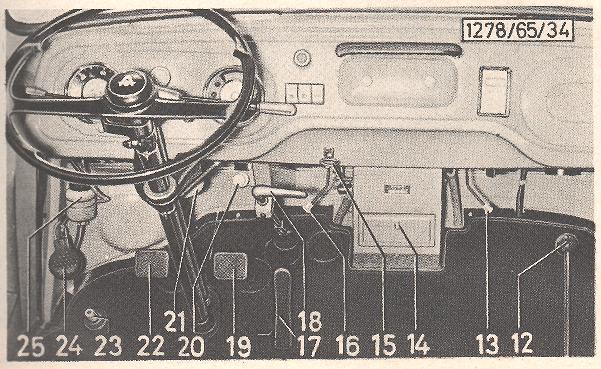

...Blick
in den Innenraum : Kurier ab 1965
1 = Tachometer
7 = Kippschalter für Klima-Anlage
2 = Lichtzugschalter
8 = Kippschalter für Scheibenwischer
3 = Blinddeckel
9 = Steckdose
4 = Glühanlaßschalter
10 = Deckel für Sicherungshalter
5 = Kombi-Instrument
11 = Aschenbecher
6 = Kippschalter für Instrumenten-Beleuchtung
12 = Schalthebel für Außenantrieb
19 = Bremspedal
13 = Luftverteilung rechte Seite
20 = Heizungsbetätigung
14 = Frischluft-Klappe
21 = Wasserbehälter für Scheibenwascher
15 = Kühlerjalousie
22 = Kupplungspedal
16 = Luftverteilung linke Seite
23 = Abblendschalter
17 = Fahrpedal
24 = Pumpe für Scheibenwaschanlage
18 = Handbremse
25 = Nachfüllbehälter für Bremsflüssigkeit
zur Bedienungsanleitung
